Comment tester une fibre optique ?

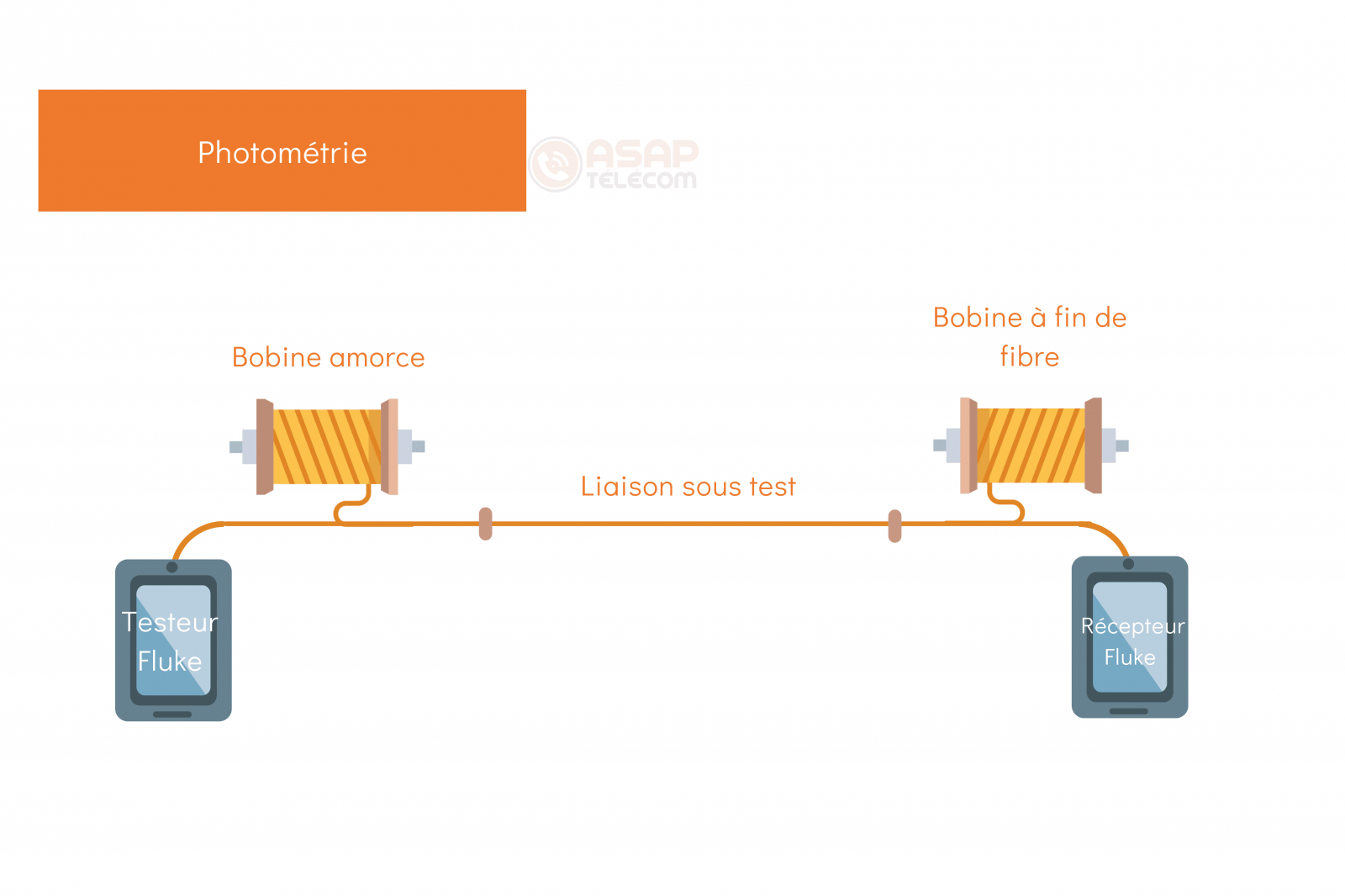

Ce test, également appelé mesure de perte par insertion, implique l'utilisation d'une source lumineuse stable à une extrémité de la fibre et d'un photomètre à l'autre extrémité.

Le photomètre mesure la puissance du signal qu'il reçoit, puis nous comparons cette valeur à la puissance qui a été émise au départ. C'est comme ça que nous calculons l'atténuation sur la liaison. Si l'atténuation reste dans des limites acceptables, la liaison peut être mise en service. Si elle est trop élevée, c'est qu'il y a un problème quelque part (soit l'installation a été mal faite, soit la fibre elle-même est abîmée).

Ce test permet de certifier la performance globale de la liaison.

Les valeurs de référence pour une liaison fibre optique professionnelle

Pour qu'une liaison fibre optique soit considérée comme conforme, l'atténuation totale mesurée doit respecter certaines normes. En règle générale, pour une liaison monomode professionnelle (la plus courante pour les entreprises), l'atténuation ne doit pas dépasser 0,5 dB par kilomètre de fibre, plus environ 0,3 dB par connecteur ou épissure.

Prenons un exemple concret. Vous avez une liaison de 2 kilomètres avec 4 connecteurs. L'atténuation acceptable ne devrait pas dépasser environ 2,2 dB au total (1 dB pour les 2 km de fibre + 1,2 dB pour les 4 connecteurs à 0,3 dB chacun). Si nous mesurons plus que ça, nous devons trouver d'où vient le problème et le corriger avant de valider l'installation.

Il faut aussi vérifier les réflexions (le signal lumineux qui repart en arrière). Elles doivent rester en dessous de -40 dB. Quand nous mesurons des valeurs plus élevées, c'est souvent qu'un connecteur a été mal nettoyé, qu'il est endommagé ou qu'il n'est pas bien positionné dans son logement.

Nous intervenons en Paca, et notamment régulièrement sur Avignon, Orange, Carpentras et dans tout le Vaucluse pour tester des installations fibre. Voici quelques cas réels :

• Une liaison FTTO pour une entreprise à Avignon. Nous mesurions 8 dB d'atténuation sur seulement 500 mètres de fibre, ce qui était beaucoup trop élevé. Le test par réflectométrie nous a montré où se situait le problème : la fibre avait été pliée trop serré dans un chemin de câbles (le rayon de courbure était trop faible, ce qui provoquait une perte importante à cet endroit précis). Nous avons dû refaire le cheminement pour corriger le problème.
• Une installation dans un bâtiment ancien à Orange où nos tests ont révélé une micro-coupure à mi-parcours de la liaison. Le signal partait mais ne revenait pas complètement. Nous avons découvert que la fibre avait été écrasée lors du passage dans un fourreau trop étroit. La réparation a nécessité le remplacement d'un segment de 15 mètres.
• Un raccordement entre deux bâtiments d'une collectivité à Carpentras où l'atténuation était correcte mais où nous détections des réflexions importantes (-25 dB au lieu des -40 dB requis). Le problème venait d'un connecteur mal nettoyé côté local technique. Un simple nettoyage avec les produits appropriés a résolu le problème.



Notre zone d'intervention pour les tests de fibre optique

ASAP Network intervient principalement, pour des raisons évidentes de proximité géographique avec notre agence d'Avignon et de Rousset, sur l'ensemble du Vaucluse et des départements limitrophes (Bouches-du-Rhône, Var, Gard). Nous pouvons également étudier vos besoins ailleurs en région PACA et dans le sud de la France.

Contactez-nous au 04 84 900 904 si vous avez besoin de faire tester une installation fibre optique existante ou si vous souhaitez un devis pour une nouvelle installation certifiée dans les règles de l'art.
